Afficher l’heure des prochains passages de votre bus IdFM sur un LilyGo T-Display

par 1 commentaire
5
(1)

Vous voulez savoir combien de temps il vous reste avant l’arrivée de votre prochain bus ?

Si les panneaux d’affichage aux arrêts ou certaines applications smartphone permettent déjà de consulter ces informations, les avoir directement sur un petit écran dédié chez vous est encore plus pratique : vous pouvez partir au dernier moment et éviter toute attente inutile.

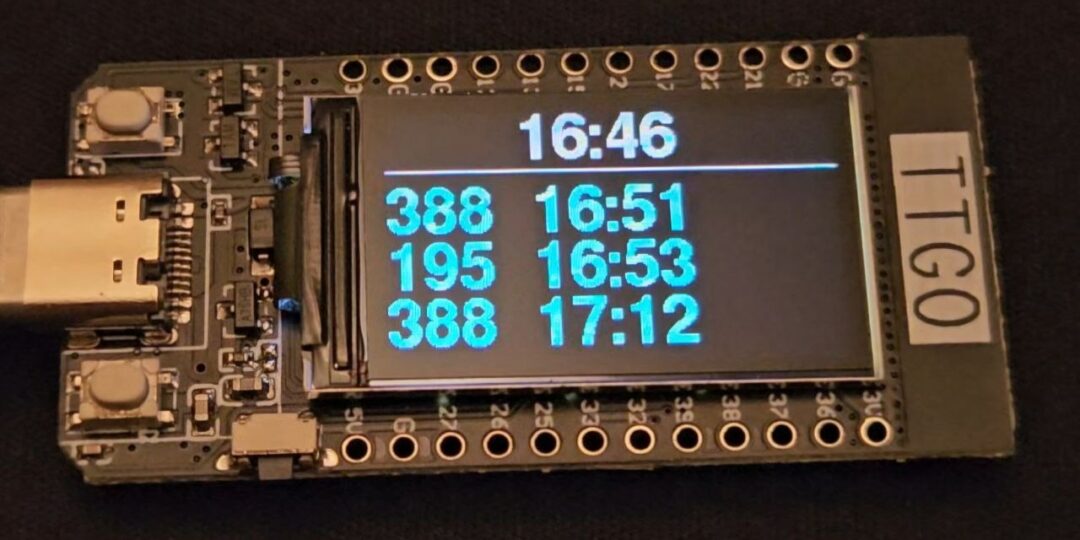

Dans cet article, je vous explique comment afficher en temps réel les horaires des prochains passages de bus à votre arrêt, directement sur un LilyGo T-Display.

Mais pour commencer, je vous invite à lire mon article d’introduction au LilyGo T-Display pour apprendre les bases de sa programmation.

Utilisation de la plateforme PRIM d’Île de France Mobilité

Île de France Mobilité met à disposition la Plateforme Régionale d’Information pour la Mobilité (PRIM). Elle rassemble de nombreuses données relatives à la mobilité en Île-de-France.

Il est nécessaire de vous créer un compte sur cette plateforme et de générer votre jeton authentification.

Il faut ensuite chercher les identifiants de l’arrêt et des lignes de bus et pour lesquelles vous souhaitez connaître les horaires des prochains passages :

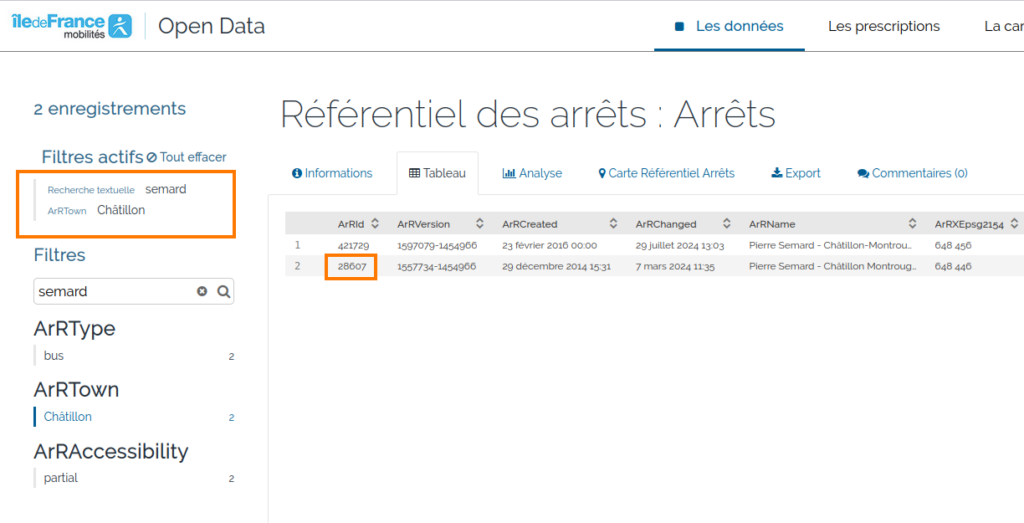

Exemple de recherche de l’identifiant de l’arrêt Pierre Semard dans la ville de Châtillon :

ArRid de l’arrêt Pierre Semard à Chatillon est 28607

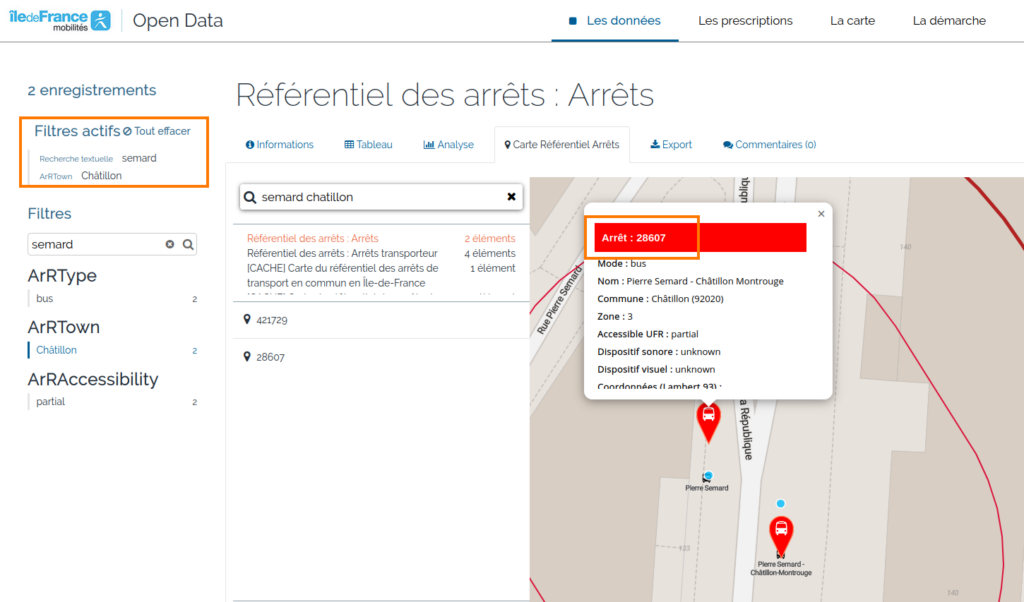

Il y a généralement deux arrêts qui portent le même nom. Afin de distinguer l’arrêt correspond au sens de circulation du bus pour atteindre votre destination, je vous conseille de chercher l’identifiant de l’arrêt à partir de la carte.

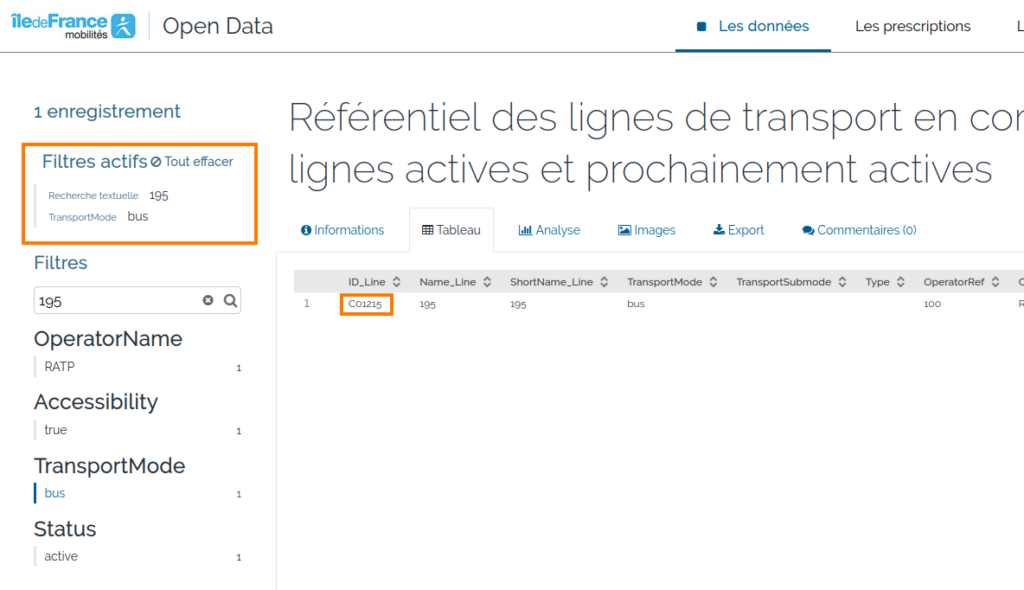

Exemple de recherche de l’identifiant de la ligne de bus 195 :

L’ID_Line de la ligne 195 est C01215

Une fois votre jeton d’authentification obtenu et l’identifiant de votre arrêt trouvé, vous pouvez interroger l’API PRIM pour récupérer les horaires des prochains passages de bus à cet arrêt.

Voici par exemple une commande curl permettant d’obtenir les prochains passages à l’arrêt Pierre Sémard (remplacez YOUR-TOKEN par votre clé API PRIM) :

Bash
curl -X 'GET' 'https://prim.iledefrance-mobilites.fr/marketplace/stop-monitoring?MonitoringRef=STIF:StopPoint:Q:28607:' -H 'accept: application/json' -H 'apikey: YOUR-TOKEN'

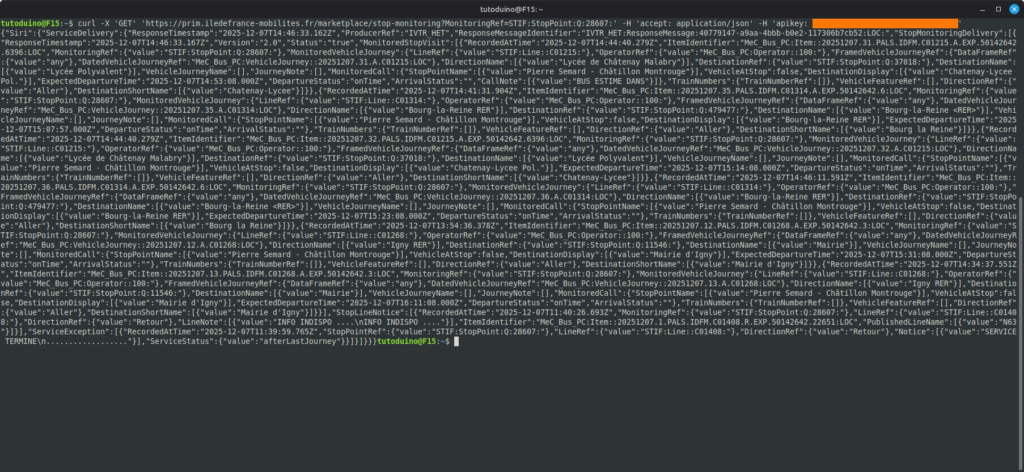

Résultat affiché après l’exécution de la commande curl sous Linux :

La plateforme PRIM retourne les informations au format JSON. Vous trouvez dans le champ MonitoredStopVisit les informations relatives à l’arrêt (MonitoringRef). Dont la liste des bus avec leur identifiant de ligne (LineRef) ainsi que l’heure prévue du prochain départ (ExpectedDepartureTime).

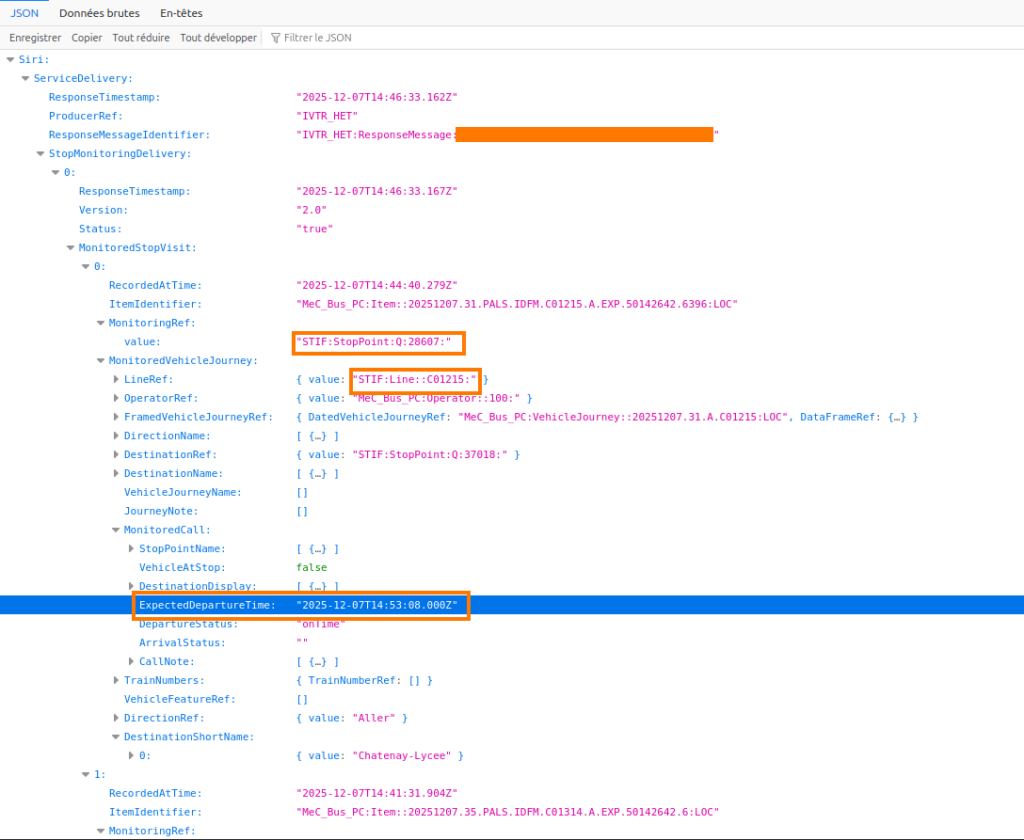

Exemple dans lequel on voit que l’horaire de passage du prochain bus sera à 14h53 (UTC)

Notez que les horaires sont fournis en heure universelle (UTC). Il conviendra donc d’ajuster ce horaire avec l’heure locale en prenant en compte le décalage entre l’heure d’été et l’heure d’hiver.

Le croquis pour IDE Arduino

Voici le croquis qui permet d’afficher les horaires des prochains passages des bus 195 et 388 l’arrêt Pierre Semard dans la ville de Chatillon.

C++
// Recuperation des horaires des prochains passages de bus a un arret en Ile de France
// Les informations sont recuperees de la plateform PRIM geree par IdFM
// Affichage de ces informations sur un LilyGo T-Display
// https://tutoduino.fr/
// Copyleft 2025

#include <Adafruit_GFX.h>
#include <Adafruit_ST7789.h>
#include <Fonts/FreeSansBold18pt7b.h>
#include <Fonts/FreeSansBold12pt7b.h>
#include <time.h>
#include <WiFi.h>
#include <HTTPClient.h>
#include <ArduinoJson.h>
#include <esp_sleep.h>
#include "secrets.h"
#include "line_mapping.h"

// Bouton qui permet de sortir de veille profonde
#define BUTTON_PIN 35

// Broches du ST7789 sur le LilyGo T-Display
#define TFT_MOSI 19
#define TFT_SCLK 18
#define TFT_CS 5
#define TFT_DC 16
#define TFT_RST 23
#define TFT_BL 4

// Objet sur l'ecran du LilyGo T-Display
Adafruit_ST7789 tft = Adafruit_ST7789(TFT_CS, TFT_DC, TFT_MOSI, TFT_SCLK, TFT_RST);

// Nombre de prochains passages a afficher
#define NB_BUS_DISPLAYED 3
// Nombre de prochains passages à lire dans la réponse du serveur PRIM
#define MAX_NB_BUS_SCHEDULE 6

// Structure pour stocker l'heure
struct myTime_t {
  int heure;
  int minute;
};

// Structure pour stocker les informations sur les prochains passages
struct busSchedule_t {
  String busLine;
  myTime_t busTime;
};

// URL du service, il doit etre completee par l'identifiant de l'arret de bus qui est stocke dans "secrets.h"
const char* serviceUrl = "https://prim.iledefrance-mobilites.fr/marketplace/stop-monitoring?MonitoringRef=";

// Variable globale utilisée pour la mise en veille
uint8_t loopCounter;


// ---------------------------------------------------------------------------
//  Vérifie si time1 est superieur ou egal a time2 (seulement heure/minute)
// ---------------------------------------------------------------------------
bool isMyTimeGreaterOrEqual(myTime_t time1, tm time2) {
  // Compare heures
  if (time1.heure != time2.tm_hour) {
    return time1.heure > time2.tm_hour;
  }

  // Heures égales → compare minutes
  return time1.minute >= time2.tm_min;
}

// ---------------------------------------------------------------------------
//  Synchronisation de l'heure NTP + fuseau France (DST auto)
// ---------------------------------------------------------------------------
void setupTime() {
  // Fuseau France normalisé : CET-1CEST,M3.5.0/2,M10.5.0/3
  configTzTime("CET-1CEST,M3.5.0/2,M10.5.0/3", "pool.ntp.org");
  Serial.println("Heure synchronisée (France)");
}

// ---------------------------------------------------------------------------
//  Convertit l'heure UTC en heure locale
// ---------------------------------------------------------------------------
myTime_t convertUTCtoLocal(myTime_t utcTime) {
  struct tm localTime = { 0 };
  char buffer[6];
  myTime_t myLocalTime;

  // Recuperation de l'heure locale en UTC pour vérifier si
  // nous sommes en heures d'hiver ou heure d'ete (isdst)
  if (!getLocalTime(&localTime)) {
    Serial.println("Erreur : impossible d'obtenir l'heure locale !");
    return utcTime;  // fallback
  }

  myLocalTime = utcTime;

  switch (localTime.tm_isdst) {
    case 0:  // heure d'hiver = UTC + 1
      myLocalTime.heure += 1;
      break;
    case 1:  // heure d'ete = UTC + 2
      myLocalTime.heure += 2;
      break;
    default:  // indetermine ou erreur, retourne l'heure UTC
      break;
  }

  // Gestion dépassement 24h
  if (myLocalTime.heure >= 24) {
    myLocalTime.heure -= 24;
  }
  if (myLocalTime.heure < 0) {
    myLocalTime.heure += 24;
  }

  return myLocalTime;
}

// ---------------------------------------------------------------------------
//  Extrait l'heure HH:MM d'une chaîne ISO 8601 "YYYY-MM-DDTHH:MM:SS.000Z"
// ---------------------------------------------------------------------------
myTime_t getTimeHHMM(const char* isoString) {

  myTime_t myTime;

  // JJ et MM sont a des positions fixes dans ISO 8601
  myTime.heure = (isoString[11] - '0') * 10 + (isoString[12] - '0');
  myTime.minute = (isoString[14] - '0') * 10 + (isoString[15] - '0');

  return myTime;
}

// -----------------------------------------------------------------------------
//  Appel de l'API PRIM pour obtenir les horaires des passages des prochains bus
//  Retourne le nombre d'horaires contenant des informations sur les lignes
//  qui nous interessent.
// -----------------------------------------------------------------------------
int getExpectedDepartureTime(busSchedule_t schedules[MAX_NB_BUS_SCHEDULE]) {

  // Nombre d'horaire retourné
  int nbScheduleInfo = 0;

  // Initialise les MAX_NB_BUS_SCHEDULE prochains bus
  for (int i = 0; i < MAX_NB_BUS_SCHEDULE; i++) {
    schedules[i].busLine = "";
    schedules[i].busTime.heure = 0;
    schedules[i].busTime.minute = 0;
  }

  // Verifie que le Wi-Fi est bien connecte
  if (WiFi.status() != WL_CONNECTED) {
    Serial.println("ERROR: Wi-Fi not connected.");
    return 0;
  }

  // Contruit la requete HTTP pour l'arret concerne
  HTTPClient http;
  String fullUrl = String(serviceUrl) + String(stopPointRef);
  http.begin(fullUrl);
  http.addHeader("apikey", apiKey);
  http.addHeader("accept", "application/json");

  // Envoir la requete et recupere la reponse (payload)
  int httpCode = http.GET();
  if (httpCode != HTTP_CODE_OK) {
    Serial.print("HTTP Error: ");
    Serial.println(httpCode);
    Serial.println(http.getString());
    http.end();
    return 0;
  }

  String payload = http.getString();
  http.end();

  Serial.println(payload);

  // La reponse au format JSON peut être volumineuse en fonction du nombre de lignes de bus a cet arret
  DynamicJsonDocument doc(40 * 1024);

  if (deserializeJson(doc, payload, DeserializationOption::NestingLimit(20))) {
    Serial.println("JSON parsing error !");
    return 0;
  }

  // Tableau de N elements contenant les informations sur le passage
  // dont le numero de la ligne et l'heure de départ
  JsonArray visits =
    doc["Siri"]["ServiceDelivery"]["StopMonitoringDelivery"][0]["MonitoredStopVisit"];


  // Recupere les informations (ligne de bus et heure de depart) pour les
  // prochains passages, en se limiant à MAX_NB_BUS_SCHEDULE elements
  for (JsonObject visit : visits) {
    if (nbScheduleInfo >= MAX_NB_BUS_SCHEDULE) {
      Serial.println("Maximum number of information collected, skip following ones");
      break;
    }
    // Identifiant de la ligne de bus
    const char* lineRef = visit["MonitoredVehicleJourney"]["LineRef"]["value"];
    // Horaire du prochain depart
    const char* expectedDepartureTime =
      visit["MonitoredVehicleJourney"]["MonitoredCall"]["ExpectedDepartureTime"];

    if (!lineRef || !expectedDepartureTime) {
      Serial.println("No data");
      continue;
    }

    // Vérifie que nous souhaitons les informations concernant cette ligne de bus
    bool isKnownLine = false;
    for (int i = 0; i < lineMappingsSize; i++) {
      if (lineMappings[i].ref == String(lineRef)) {
        isKnownLine = true;
        break;
      }
    }

    // Rertourner l'heure du prochain depart et le numero de la ligne si cette ligne
    // nous interesse
    if (isKnownLine) {
      schedules[nbScheduleInfo].busLine = mapLineRefToNumber(lineRef);
      schedules[nbScheduleInfo].busTime = convertUTCtoLocal(getTimeHHMM(expectedDepartureTime));
      nbScheduleInfo++;
    }
  }

  return nbScheduleInfo;
}

// -----------------------------------------------------------------------------
//  Mise en veille profonde de l'ESP32 et de l'ecran LCD
// -----------------------------------------------------------------------------
void enterDeepSleep() {
  // Configure la sortie de veille par appui sur bouton
  esp_sleep_enable_ext0_wakeup((gpio_num_t)BUTTON_PIN, LOW);

  // Éteindre écran et le mettre en veille
  digitalWrite(TFT_BL, LOW);
  tft.writeCommand(0x10);

  // Activer la veille profonde du microcontrolleur
  esp_deep_sleep_start();
}

// ---------------------------------------------------------------------------
//  SETUP
// ---------------------------------------------------------------------------
void setup() {

  Serial.begin(115200);
  delay(1000);

  // Le bouton est une entrée qui permet de sortir de veille
  pinMode(BUTTON_PIN, INPUT_PULLUP);

  // Connexion Wi-Fi
  WiFi.begin(wifiSsid, wifiPassword);
  Serial.print("Connexion Wi-Fi");
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("\nConnecté au Wi-Fi");

  // Configure la recuperation de l'heure et le fuseau horaire
  setupTime();  // NTP + TZ

  // Allume le rétroéclairage
  pinMode(TFT_BL, OUTPUT);
  digitalWrite(TFT_BL, HIGH);

  // Initialisation écran
  tft.init(135, 240);
  tft.setRotation(1);
  tft.setFont(&FreeSansBold18pt7b);
  delay(1000);

  loopCounter = 0;
}


// ---------------------------------------------------------------------------
//  BOUCLE PRINCIPALE
// ---------------------------------------------------------------------------
void loop() {

  busSchedule_t nextBuses[MAX_NB_BUS_SCHEDULE];
  struct tm timeinfo;
  char timeString[6];
  char buf[15];

  // Met l'ESP32 en veille profonde et eteind l'ecran
  // après 1 minutes (30 sec par loop)
  loopCounter++;
  if (loopCounter > 2) {
    enterDeepSleep();
  }

  tft.fillScreen(ST77XX_BLACK);

  // Affiche l'heure locale
  if (getLocalTime(&timeinfo)) {
    strftime(timeString, sizeof(timeString), "%H:%M", &timeinfo);
    Serial.print("Heure locale: ");
    Serial.println(timeString);
    tft.setTextColor(ST77XX_WHITE);
    tft.setCursor(70, 25);
    tft.print(timeString);
    tft.drawLine(0, 32, 240, 32, ST77XX_WHITE);
  }

  // Récupère les horaires des prochains bus
  int numBuses = getExpectedDepartureTime(nextBuses);

  Serial.printf("numBuses = %d\n", numBuses);
  if (numBuses > MAX_NB_BUS_SCHEDULE) {
    Serial.printf("Erreur\n");
    return;
  }

  // Affichage de la ligne et de l'heure de départ des prochains bus
  // Le nombre de bus affiches est limite a NB_BUS_DISPLAYED
  // Seuls les bus dont l'horaire de depart est posterieur a
  // l'heure courante sont affiches
  int nbBusDisplayed = 0;
  int nbBus = 0;
  while ((nbBus <= numBuses) && (nbBusDisplayed < NB_BUS_DISPLAYED)) {
    // N'affiche que les bus dont l'heure de depart est superieur a l'heure actuelle
    if (isMyTimeGreaterOrEqual(nextBuses[nbBus].busTime, timeinfo)) {
      Serial.printf("Ligne %s  %02d:%02d\n",
                    nextBuses[nbBus].busLine,
                    nextBuses[nbBus].busTime.heure,
                    nextBuses[nbBus].busTime.minute);

      snprintf(buf, sizeof(buf), "%s  %02d:%02d",
               nextBuses[nbBus].busLine, nextBuses[nbBus].busTime.heure, nextBuses[nbBus].busTime.minute);
      tft.setTextColor(ST77XX_CYAN);
      tft.setCursor(0, 65 + 30 * nbBusDisplayed);
      tft.print(buf);
      nbBusDisplayed++;
    }
    nbBus++;
  }

  // Réactualise toutes les 30 secondes
  delay(30 * 1000);
}

Les identifiants de votre arrêt de bus ainsi que ceux des lignes à surveiller doivent être renseignés dans le fichier line_mapping.h.

C++
#ifndef LINEMAPPING_H
#define LINEMAPPING_H

#include <Arduino.h>  // pour String

// Identifiant de l'arret
const char* stopPointRef = "STIF:StopPoint:Q:28607:";

// Structure pour stocker le mapping
struct LineMapping {
  String ref;     // LineRef PRIM
  String number;  // numero de la ligne
};

// Tableau de correspondance entre les references PRIM des lignes et le numero des lignes
static const LineMapping lineMappings[] = {
  // Cette table contient la liste des lignes de bus s'arretant a l'arret stop_point_ref
  // et dont vous souhaitez les horaires des prochains passages
  { "STIF:Line::C01215:", "195" },
  { "STIF:Line::C01314:", "388" },
};

// Taille du tableau
static const int lineMappingsSize = sizeof(lineMappings) / sizeof(LineMapping);

// Fonction pour récupérer le numéro public de la ligne de bus à partir de son identifiant LineRef
inline String mapLineRefToNumber(const String& lineRef) {
  for (int i = 0; i < lineMappingsSize; i++) {
    if (lineMappings[i].ref == lineRef) {
      return lineMappings[i].number;
    }
  }
  return "XXX";  // inconnu
}

#endif  // LINEMAPPING_H

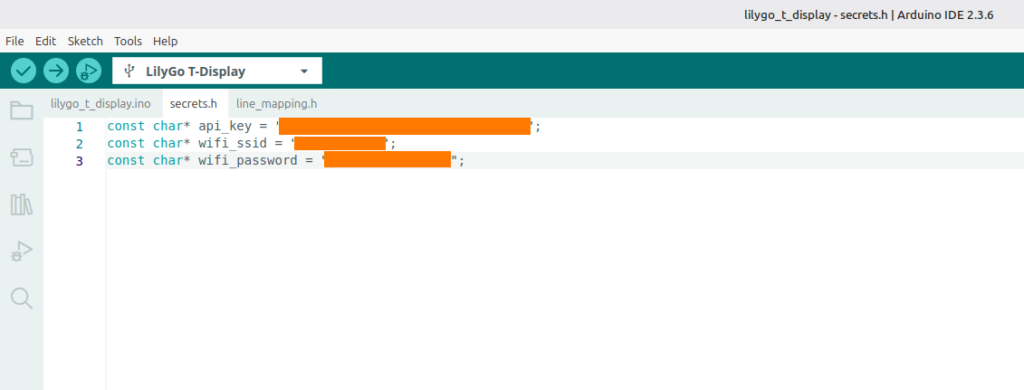

Il est recommandé de stocker votre jeton d’authentification PRIM ainsi que le SSID et le mot de passe de votre réseau Wi-Fi dans le fichier secrets.h.

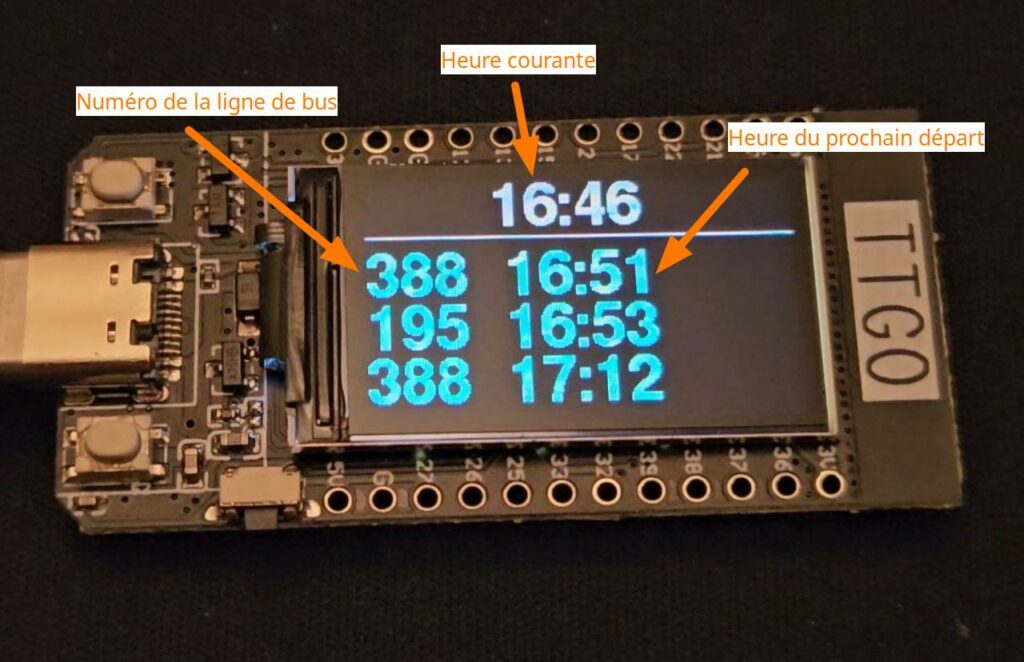

Exemple d’affichage sur le LilyGo T-Display des prochains passages à l’arrêt Pierre Sémard, à Châtillon, pour les lignes 195 et 388.

Quota de requêtes sur une API PRIM

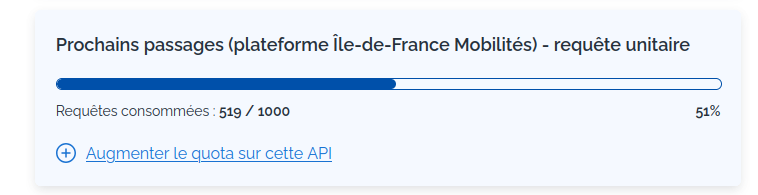

Le nombre de requêtes par API sur la plateforme PRIM est limité, et le suivi de votre consommation est disponible sur cette page.

Par exemple, le nombre de requêtes unitaires pour récupérer les horaires des prochains passages est limité à 500 par jour (il s’agit de quota journalier).

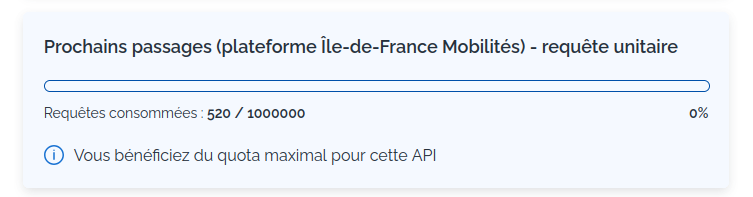

Il est cependant possible d’augmenter ce quota pour cette API.

Le code de ce projet est disponible sur mon GitHub.

How useful was this post?

Click on a star to rate it!

Average rating 5 / 5. Vote count: 1

No votes so far! Be the first to rate this post.

We are sorry that this post was not useful for you!

Let us improve this post!

Tell us how we can improve this post?
